多種汽車驅動電機部件測量

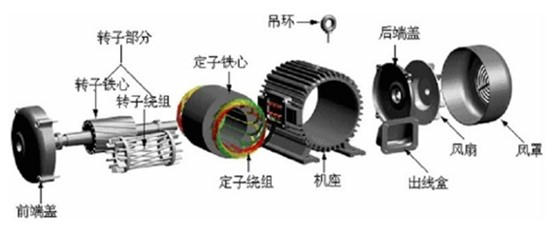

驅動電機系統由電機和控制器組成，主要經定子、轉子、機殼、、機座、連接器、旋轉變壓器等零部件裝配而成，是決定新能源汽車性能的關鍵因素之一，其重要性不言而喻，對于驅動電機檢測而言，思瑞CROMA三坐標能夠?qū)ζ潆姍C(jī)機座、鐵芯等零部件進行測量。

電機機座測量

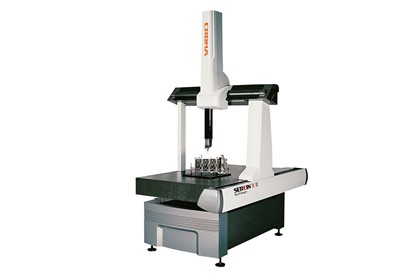

使用CROMA搭載200mm測頭加長桿，配合PC-DMIS測量軟件可完成測量。測量時構造好圓柱后，可以直接評價直徑和圓柱度，從而完成測量。相較傳統測量，PC-DMIS陣列功能提高了取點效率，從而降低了測量的復雜性和提高了測量效率，便于用戶操作。

鐵芯測量

鐵芯通常是由一個定子和一個轉子組合而成。定子通常作為不轉動的部分，而轉子通常是內嵌在定子的內部位置。它用來增加電感線圈的磁通量，以實現電磁功率的轉換。

測量時通過思瑞測量系列三坐標測量機與PC-DIMIS軟件相配合，構造好相應元素后使用軟件自動評價，非常方便。能夠?qū)?nèi)外圓直徑、同軸度、圓柱度、垂直度、平行度等對象進行測量。測量完畢后可輸出專業測量報告，做出反饋，改進生產工藝。

除了鐵芯以外，其實思瑞三坐標還可以對電機外徑和同軸度進行測量。思瑞三坐標已被廣泛應用于汽車零部件、機械加工等領域，復合多傳感器的它可以滿足哦大部分客戶需求。

除此之外，思瑞還推出了一些汽車零部件的專用測量方案，采用高精度傳感器和光源對相應部件實現自動化高精度測量，讓檢測效率邁上更高一層臺階。
