一、檢具介紹：

檢具是一種用來測量和評價零件尺寸質量的專用檢驗設備。它是工業生產企業用于控制產品各種尺寸（例如孔徑、空間尺寸等）的簡捷工具，提高生產效率和控制質量，適用于大批量生產的產品，如汽車零部件，以替代專業測量工具。通過檢具可以實現對零件的快速在線檢測。

二、適用范圍：

各種檢具。本案例以汽車零件檢具為主介紹。

三、測量注意事項：

注意建立坐標系-迭代法的使用。在汽車檢具中需要檢測檢具型面、定位孔及間隙面位置。

四、測量過程分析：

1、在PC-DMIS中導入CAD數模；

2、利用檢具上的基準用迭代法建立坐標系；

3、測量相關孔位和曲面點，對超差的部位進行調整；

4、生成檢測報告；

五、具體測量步驟：

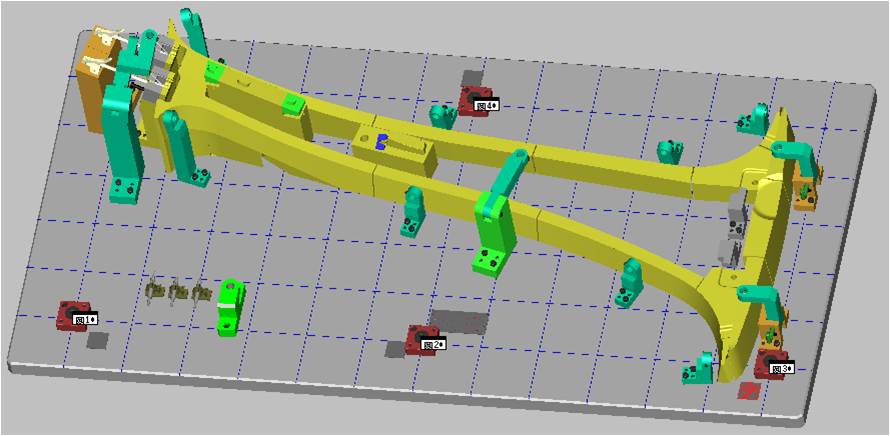

1、在pcdmis中導入檢具3D數模，利用CAD圖層命令，將數模上與測量無關的零件隱藏；

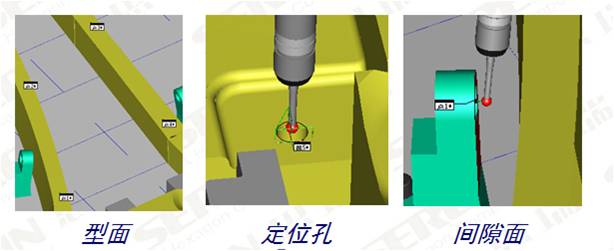

2、利用自動測量點和圓命令，在數模上選取需要檢測的點和圓；本例中，需要檢測檢具型面、定位孔

及間隙面位置。

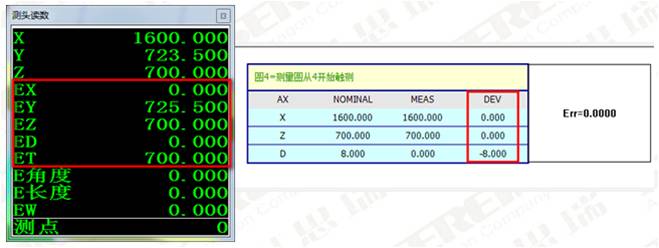

3、測量過程中，檢具要根據測量數據進行調整，此時可以利用測頭讀數窗口或者狀態窗口快速獲得實

測值與理論值的偏差，根據偏差調整檢具；

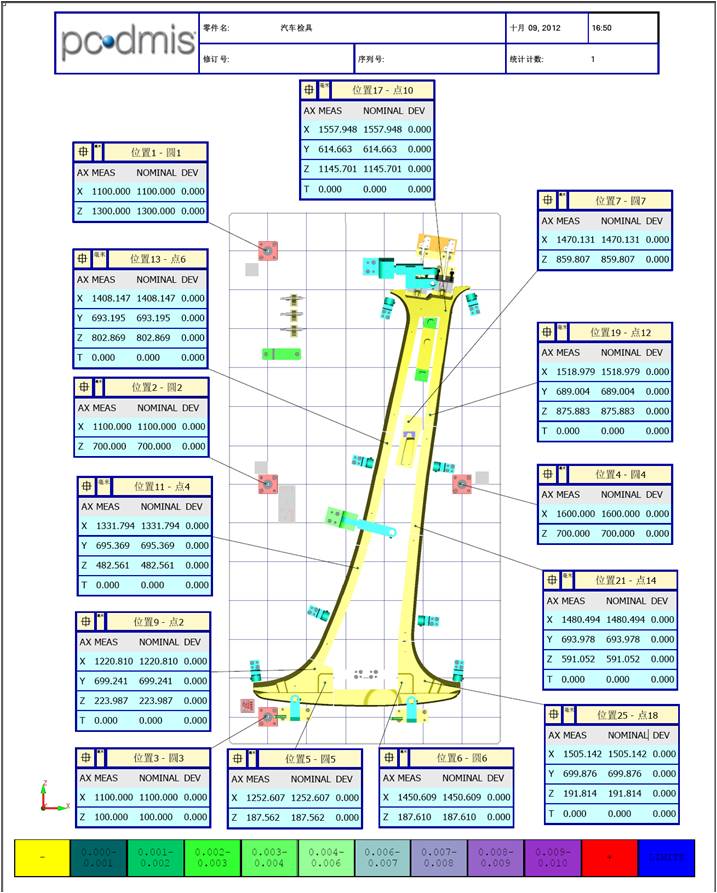

4、重復步驟3，直到檢具符合要求，檢測的過程也是檢具生產過程的一部分；在檢測報告的顯示中，

紅色為正向超差，黃色為負向超差，在圖形區域中的為公差范圍內；

5、檢測完成，輸出報告；

六、總結：

要熟悉CAD數模的導入以及建立坐標系（迭代法）的使用。本檢測案例中圖文并茂的檢測報告，讓您的

客戶更清楚了解檢具的檢測結果。

七、檢具檢測設備推薦：Function Plus龍門式測量機
