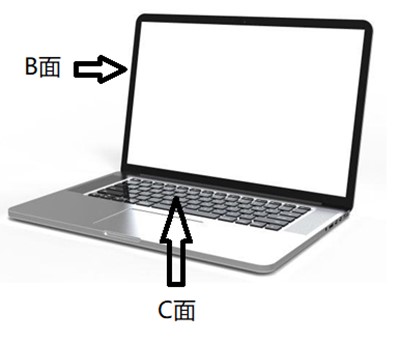

筆記本電腦分為ABCD四大面，筆記本A面指的是帶有LOGO的那個面，屏幕所在這一面一般被稱為“B面”，也是人們注視最多的部分；C面則承擔著布局鍵盤的功能，D面則是帶有電池的那一面。而當筆記本正對著用戶的時候，屏幕與鍵盤對用戶而言，構成一臺筆記本的主要“顏值”，及主要功能。

筆記本電腦實物圖

為了嚴格把控其生產質量，需要在其生產過程中實行瑕疵檢測。針對電腦筆記本BC面的多種類型瑕疵檢測推出了電腦筆記本BC面瑕疵檢測設備。BC面的瑕疵主要是：B面主要檢測電腦屏上Logo有無及錯印、相機有無，C面主要檢測鍵盤及標簽。

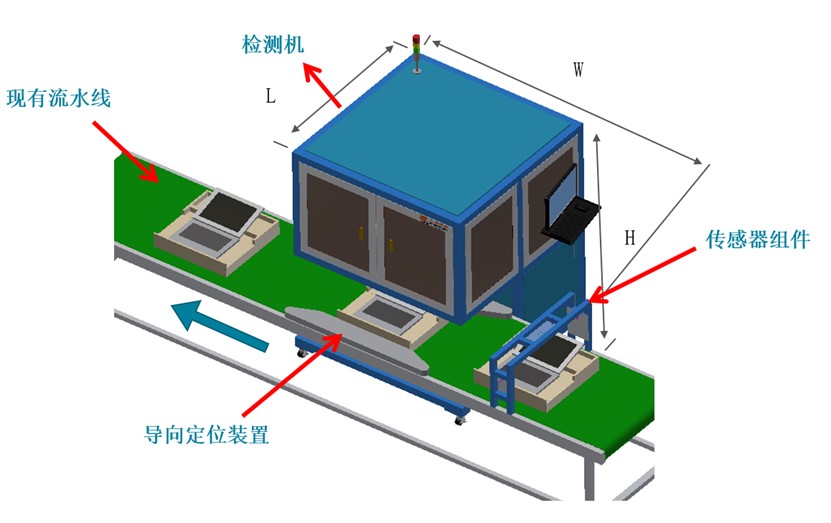

 整機效果圖

筆記本電腦BC面影像測量定制設備能與現有生產流水線對接，從側方推入流水線使用，只需將產品在流水線上由人工靠工裝底端放置，并以工裝B端為基準將筆記本打開到最大角度，相機檢測允許角度偏差30°以內。

在產品進入影像測量定制設備前，讀碼器識別工裝上的條形碼，判定工裝上的產品尺寸，兩側和上方的光電傳感器檢測產品打開的角度是否到位，防止進入設備時與相機碰撞。若檢測到有碰撞危險，發出信號讓流水線停止并報警讓人工處理。

產品B面檢測相機安裝在帶有移動和旋轉功能的運動機構上；產品C面檢測由鍵盤檢測相機和Label檢測相機組成·產品進入影像測量定制設備內部時，先有鍵盤檢測相機通過識別筆記本整體圖像，來判定筆記本位置，待到位后開始拍照檢測。

四組相機均可在流水線不停的情況下完成拍照檢測，不影響現場節拍，·B面檢測相機會根據讀碼器識別出的產品尺寸擺動角度和移動位置來適應不同的產品位置。光電傳感器進行角度檢測確保后續檢測安全性。配備鍵盤檢測相機、LOGO檢測相機、Camera檢測相機、Label檢測相機共四組相機，均實現了不停頓連續高效率拍照檢測，僅需8秒即可完成全部檢測內容。

筆記本電腦BC面影像測量定制設備不僅測量結果穩定而且速度遠遠高于人工檢測，并且測量結果穩定精確，規避了相關不可控因素所造成的瑕疵產品流出給客戶帶來的不良影響，提高了客戶的產品品質。
