輪廓度是指被測實際輪廓相對于理想輪廓的變動情況，用于描述曲面尺寸準確度的主要指標為輪廓度誤差，分為線輪廓、面輪廓兩種類型。

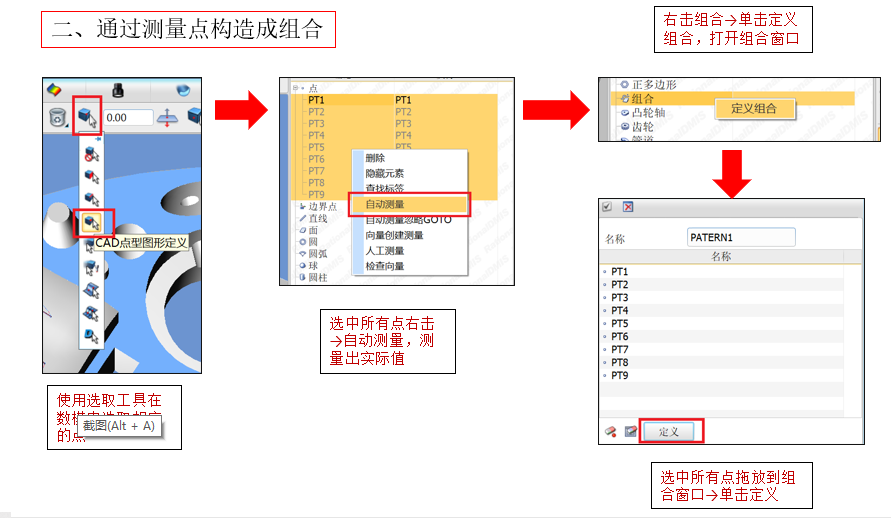

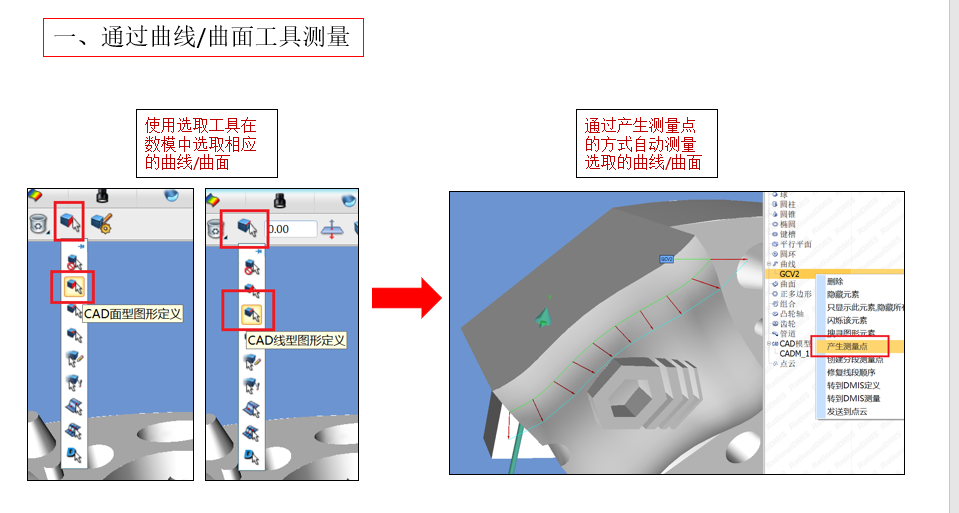

在實際制造檢測中，自由曲面的加工精度是以其輪廓度來測量的，一般通過數模支撐來計算實測輪廓與理論輪廓地偏差。在不同基準及執行不同GD&T標準下，結果也會不同。
公差帶是包絡一系列直徑為公差值t的圓的兩包絡線之間的區域。諸圓的圓心位于具有理論正確幾何形狀的線上。下面結合圖片進行介紹。

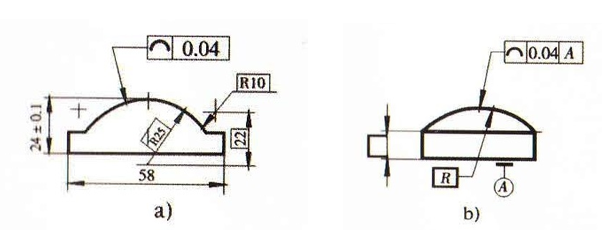

如圖所示，其中a圖無基準要求，b圖有基準要求。在平行于圖樣所示投影面的任一截面上，被測輪廓線必須位于包絡一系列直徑為公差0.04且圓心位于具有理論正確幾何形狀的線上的兩包絡線之間。
公差帶是包絡一系列直徑為公差值t的球的兩包絡面之間的區域。諸球的球心位于具有理論正確幾何形狀的面上，下面結合圖片進行介紹。

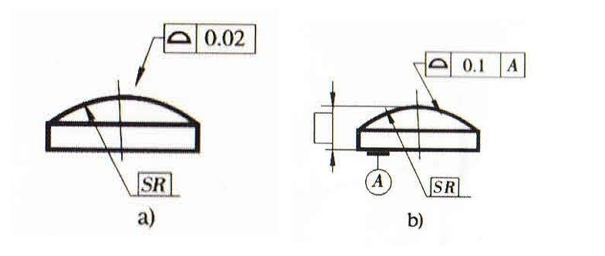

無基準要求見圖a，有基準要求見圖b。被測輪廓面必須位于包絡一系列球的兩包絡面之間，諸球的直徑為公差值0.02，且球心位于具有理論正確幾何形狀的面上的兩包絡面之間。

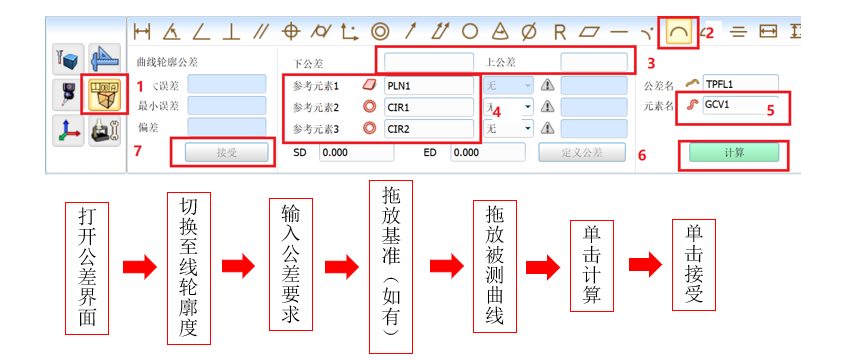

在實際測量中，可以切換ISO/ASME標準，不同標準下的結果是不一樣的，需要細心留意。
