對稱度指所加工尺寸的軸線，須位于距離為對稱度要求的公差值范圍內，且相對通過基準軸線的輔助平面對稱的兩平行平面之間。對稱度的基準一般是線或者是面。在影像測量儀中，也是可以測量對稱度的。
功能強大，操作簡單的METUS軟件，在測量對稱度時也是非常方便的，投影出被測要素和基準，接下來，我們來看一下影像測量儀METUS怎么操作對稱度的測量。
1. 選擇“常用選項卡→形位公差組→位置命令集→對稱度?執行對稱度命令

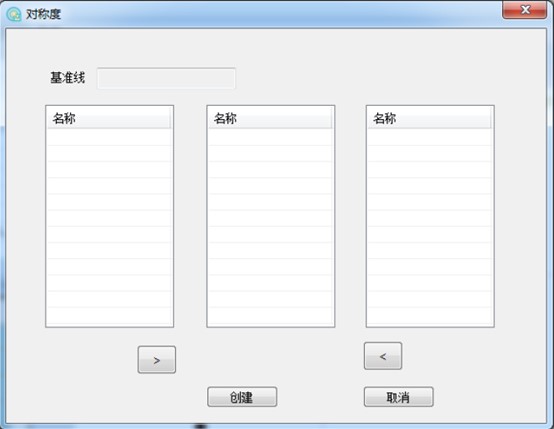

2. 按彈出對話框，從對話框中間方框或者在圖形或元素列表中（只顯示可選做基準的線）選擇要評價對稱度的基準線；
3. 選擇基準線后，中間方框會顯示用于評價對稱度的要素，此時點擊第1個評價要素會自動移至左側方框中，點擊第2個要素則自動移至右側方框中，以此類推選擇用于評價對稱度的兩側要素。點擊左側或右側方框中要素，然后再點擊“>”或“<”按鈕，則將該要素移出，取消對該要素進行評價；
4. 點擊“創建”即可完成對該要素對稱度的評價，若點擊“取消”則退出操作；
影像測量儀與三坐標測量儀相比，METUS在測量對稱度是相對簡單的，要注意的是對稱度的基準是線或者是面。
影像測量儀METUS測量對稱度你學會了嗎？如果想了解更多關于影像測量儀的知識，請關注我們的公眾號?？怂箍涤跋瘛?/p>
思瑞測量高精度復合式影像測量儀，采用?？怂箍档腛PTIV 雙Z 軸技術，具備高精度，測量精度達0.001mm，高靈活性，經久耐用，廠家直銷，大幅縮短測量時間，避免人為誤差，降低生產成本，歡迎咨詢采購。
思瑞測量專業研發生產與銷售:全自動影像測量儀，高精度影像測量儀，二次元影像測量儀、2.5D影像測量儀、2.5D影像+測針復合型影像測量儀、CNC全自動影像測量儀、三坐標測量儀、影像測量系統等產品。
