在使用三坐標測量工件時，影響圓度測量結果的因素有很多，今天我們從人，機，料，法，環中的測量方法淺析合理規劃測點數量測量圓度。

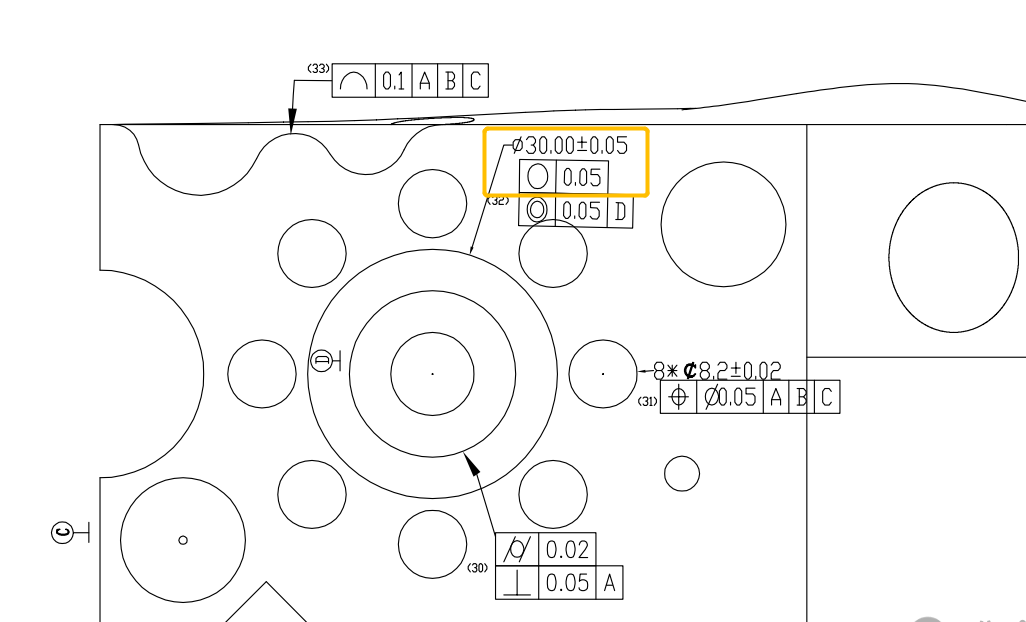

我們通過下述實驗分析測點數量對于圓度結果的影響：使用測量精度E0=（1.5+L/300)μm的三坐標測量機，掃描測量上圖直徑為30mm的圓的圓度，
公差為0.05mm，將結果作為參考值，測量結果如下圖：

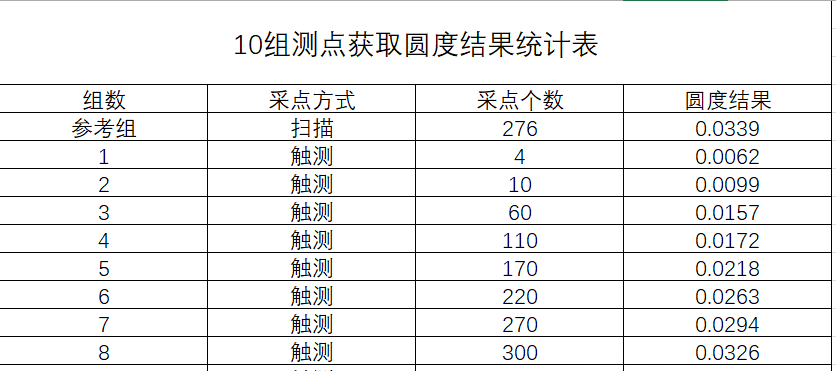

在相同的測量環境下，使用相同的三坐標測量機對該圓規劃10組測點數量得到的測量結果如下表所示：
從上表可知，當測點數量逐漸增加到330個左右時，圓度結果不在增加，趨于穩定且比較接近真實值，出現這種情況的原因主要如下：

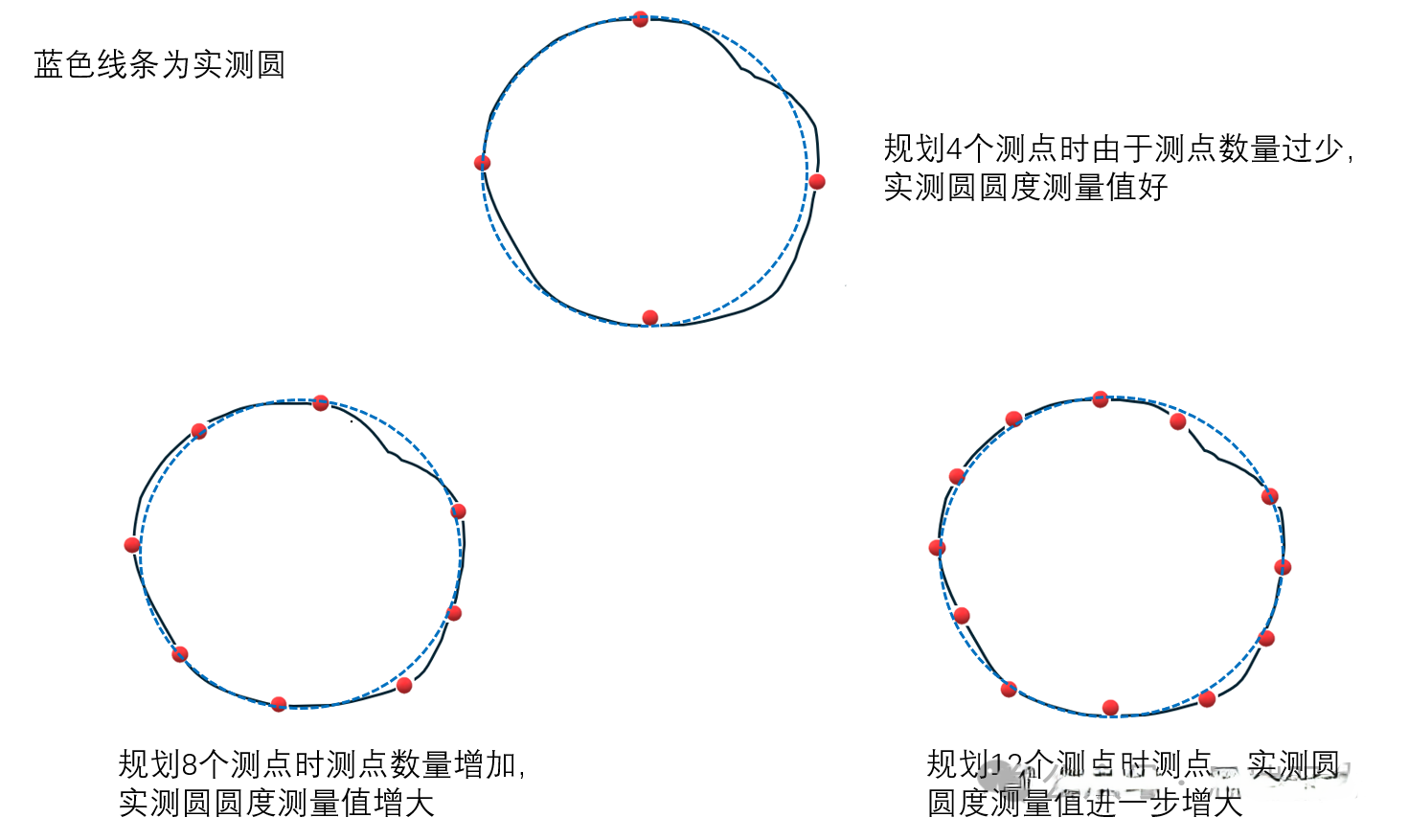

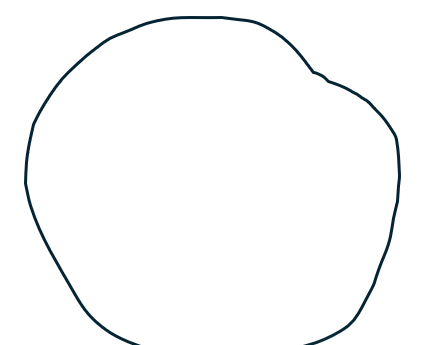

被測圓的實際輪廓放大圖如上圖，當規劃不同的測點時獲得的圓度結果如下圖：
所以測點數量越多，觸測得到的結果越接近真實值，
那么如何快速確定合適的測點數量呢？我們推薦經驗法，方法如下：
經驗公式：
經驗公式實驗所用測量機精度為1.5μm，經驗系數K值取10，圓度公差0.05，代入計算得：10*（0.05/0.0015）≈333，
由經驗法得只需要333個測點，測點數與實驗數據相符。如何確定經驗系數經驗系數一般為10-20之間，具體數值可以根據生產工藝以及測量機精度確定，
當三坐標測量機精度高，生產工藝好時，K值可取10，反之，可適當擴大經驗系數。
