幾何元素測量是制造業中的一個基礎且重要的環節，它涉及到產品的質量控制和準確性驗證。在這一過程中，不論是采用手動測量還是自動測量方式，正確的測頭參數設置都至關重要。此次思瑞將為大家詳細介紹這些參數，以提高測量效率并降低異常碰撞的風險。

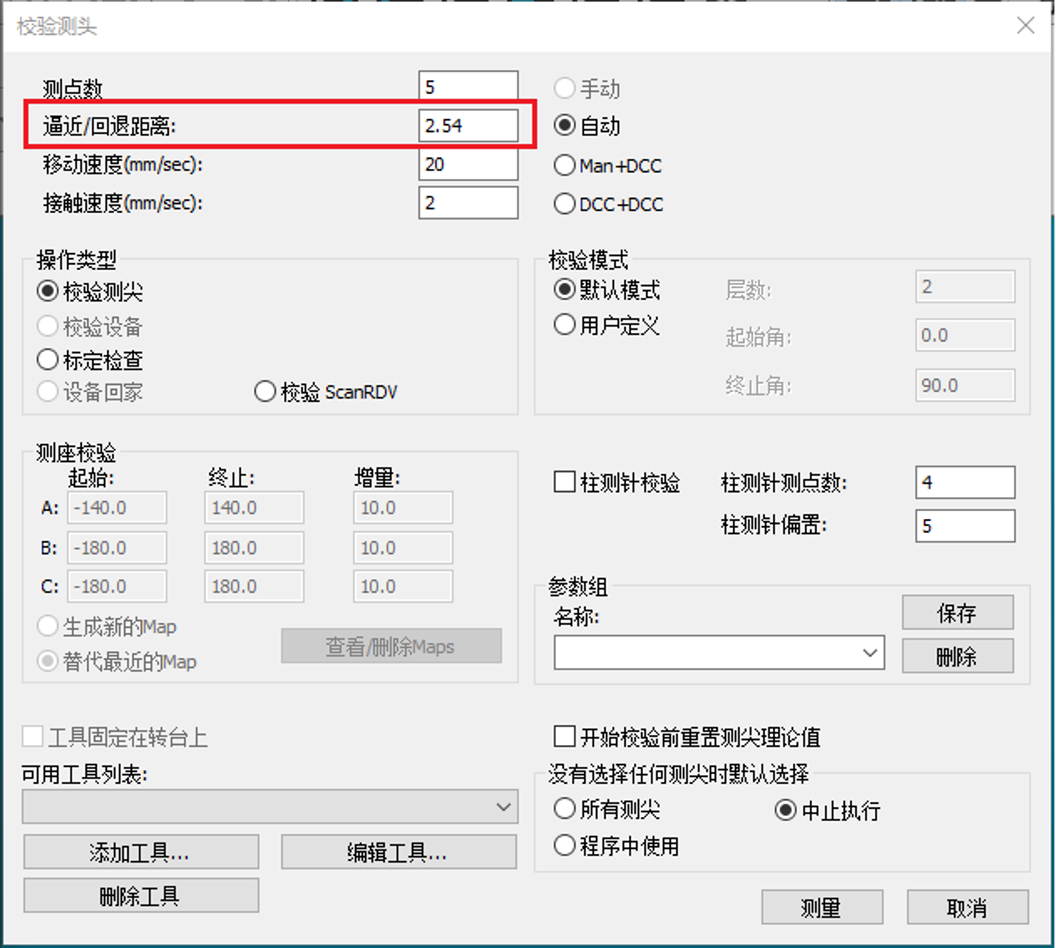

一、校驗測頭時逼近/回退設置

在校驗測頭時，逼近/回退設置起著關鍵作用。這一設置只對校驗過程產生影響，可以幫助我們確保測量過程中的準確性。

二、手動回退設置

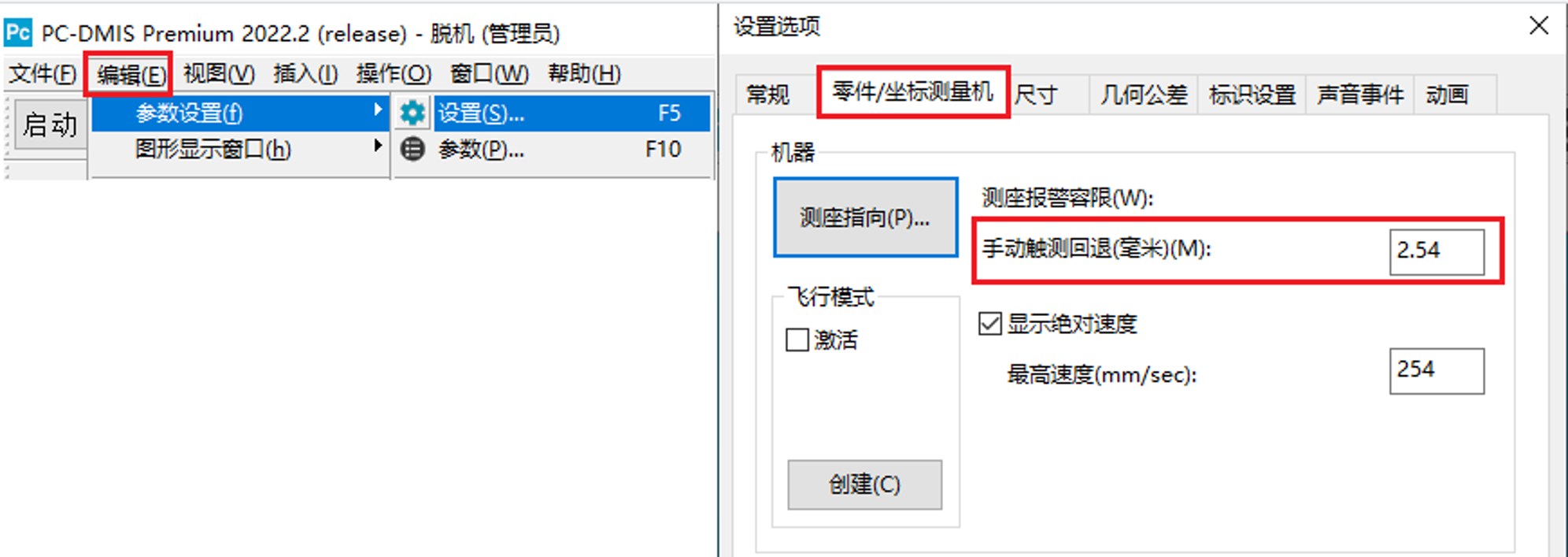

手動回退設置是指在手動測量時，使用手柄在工件上進行觸測的回退距離，可按下鍵盤上的F5鍵快速進入設置界面。

三、自動逼近/回退距離設置

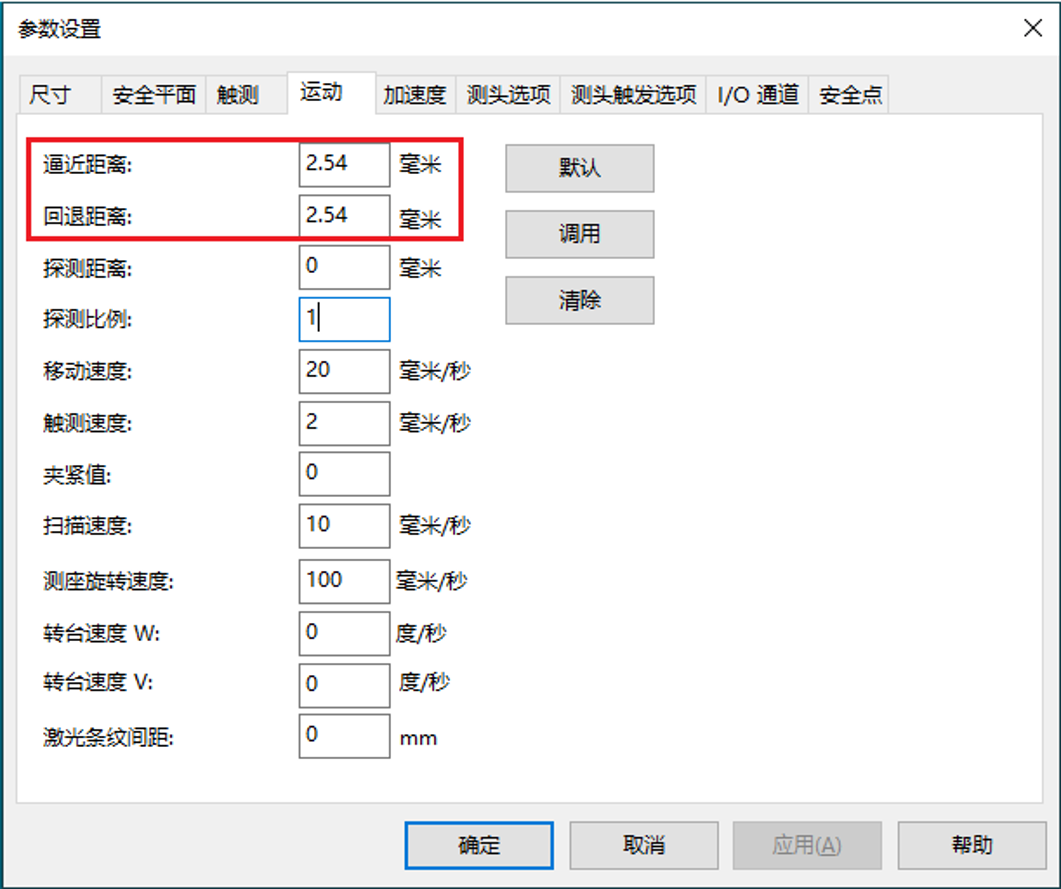

自動逼近/回退距離是指機器在自動運行過程中，測頭的逼近/回退距離，可按下鍵盤上的F10鍵快速進入設置界面。

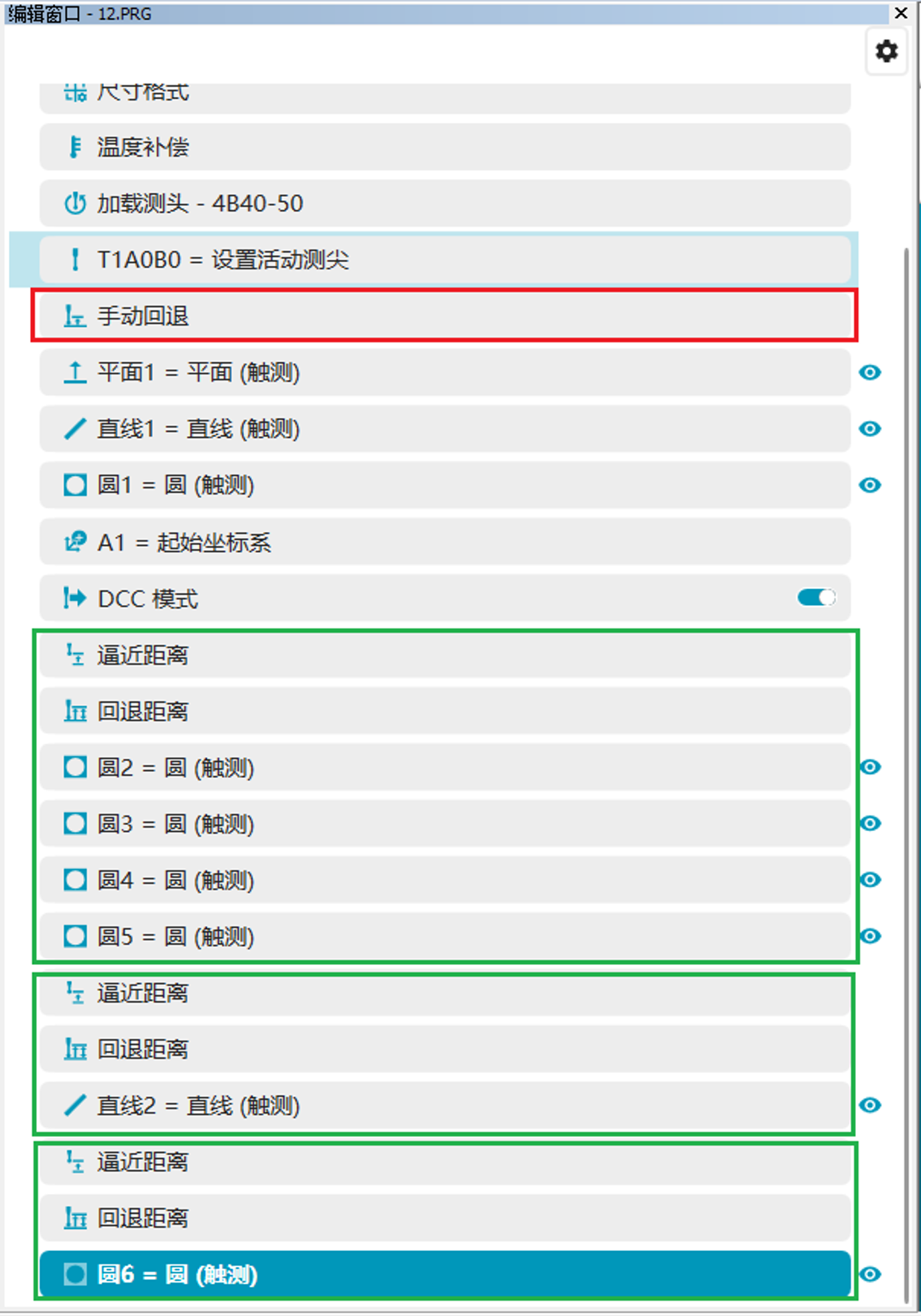

四、不同測量要素的逼近/回退距離設置

在程序中，可以根據需求為不同的測量要素設置不同的逼近/回退距離，如圖所示。

五、逼近/回退距離的數值設置

合適的逼近/回退距離不僅能夠提高測量效率，同時也能降低異常碰撞的頻率，增加設備的使用壽命。那么，逼近/回退距離的數值應如何設置呢？以下公式可供參考：

探測回退距離 =（孔的直徑/槽寬度 - 測針直徑）/ 2

通過以上步驟和公式，您可以輕松地設置合適的逼近/回退距離，從而提高測量效率并確保設備的安全運行。

在幾何元素測量中，正確設置逼近/回退距離對于提高測量效率和降低異常碰撞風險至關重要，通過校驗測頭、手動回退和自動逼近/回退距離設置，以及為不同測量要素調整逼近/回退距離，您可以確保測量過程的準確性和設備的安全運行。
