前言：

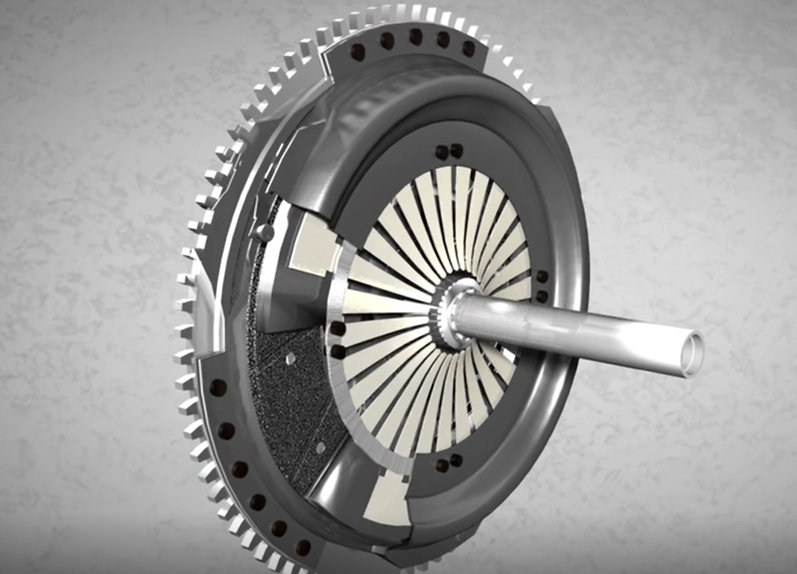

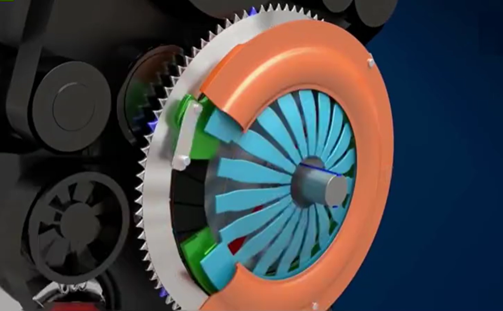

在汽車駕駛過程中，起步、換擋、減速、剎車，很多新手司機都曾經因?yàn)殡x合器的操作不得要領，而搞得手忙腳亂過。離合器安裝在發動機與變速器之間，擔負著傳力、減振和防止系統過載等十分重要的作用。駕駛員可根據需要踩下或松開離合器踏板，使發動機與變速器暫時分離或逐漸接合，以切斷或傳遞發動機向變速器輸入的動力。

近年來，隨著汽車技術的進步和行駛速度的提高，對離合器制造廠家的技術水平和產品質量也提出了更高的要求。而效率決定產能。在當今激烈的市場競爭中，要想脫穎而出，從獲取訂單開始，就必須高效應對。

客戶需求：

客戶是離合器制造企業，該企業的合作伙伴需要對一款離合器進行逆向設計、加工生產，但卻只有離合器原型實物，沒有相關數據和圖紙。客戶為了爭取訂單，需要快速拿出離合器的三維數據方案。在采購商滿意、訂單成交之后，再繼續做精細化的逆向設計、指導加工。

常規方案：

企業的常規做法是采用傳統測量方式，如用卡尺、千分尺、三坐標、輪廓儀、影像儀等設備，對離合器整體及拆卸的單個零件分別進行測量，然后根據測量數據做出三維模型，向客戶展示。

這個過程大致需要一周甚至更長的時間，可謂耗時費力。如果訂單最終未能成交，這對企業成本而言，將是極大的浪費。

檢測方案：

采用RigelScan Plus藍色激光3D掃描儀，高效掃描離合器總成上零部件，獲取精準三維數據，直接導入CAD軟件里進行立體裝配，輸出爆炸圖視頻，向客戶進行直觀演示。從掃描到輸出爆炸運動圖，整個過程只需半天時間

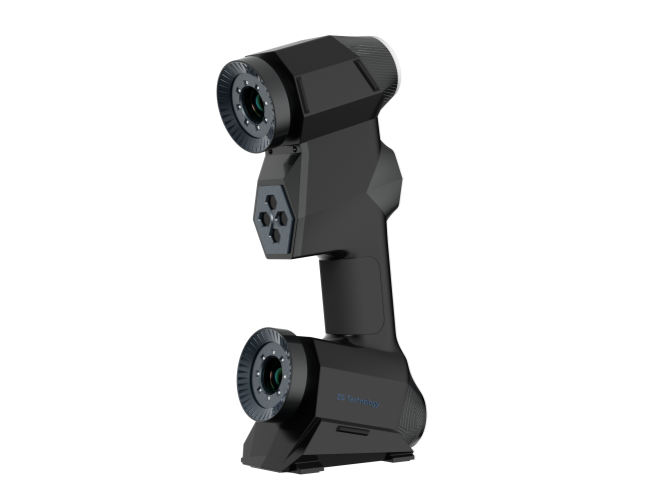

RigelScan Plus▲

具體實施：

1、掃描準備

由于離合器各工件較薄（壓盤、膜片彈簧、離合器蓋、傳動鋼片的邊緣厚度分別為6mm、2.5mm、4mm、1.5mm），需借用桌面標志點將工件兩端標志點識別，再進行標準模式掃描。

2、參數設置

針對該離合器，設置分辨率為0.3mm。

3、掃描及CAD裝配

使用RigelScan Plus分別掃描離合器總成上拆卸的4個零部件，大約1小時即完成了整個掃描過程，得到了4個零部件的三維模型。

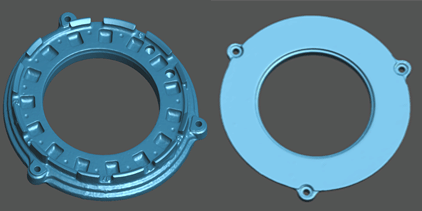

壓盤-掃描數據▲

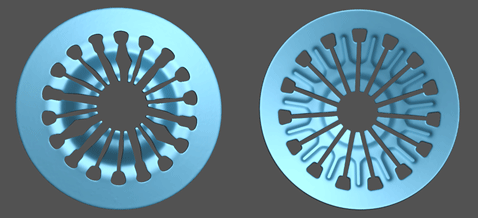

膜片彈簧-掃描數據▲

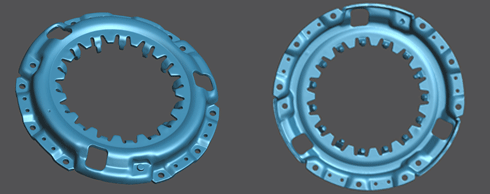

離合器蓋-掃描數據▲

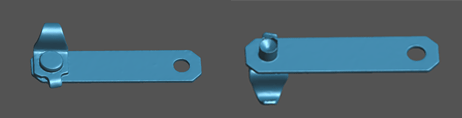

傳動鋼片-掃描數據▲

將掃描數據導入U(xiǎn)G里進行位置裝配，并按裝配順序制作爆炸圖。

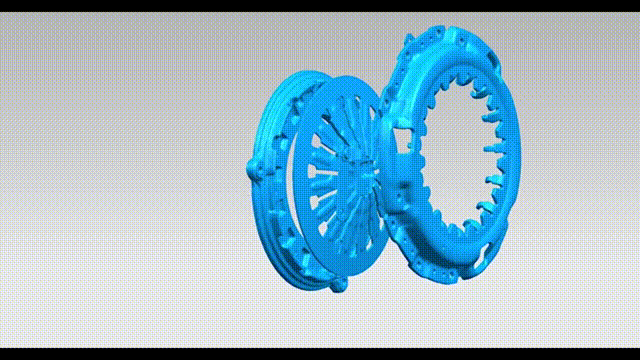

爆炸圖運動視頻演示▲

小結：

RigelScan智能手持式對比常規方案，其效率之高，令客戶十分贊嘆！速度再加上形象直觀的產品裝配展示，對于客戶獲取訂單來說幫助很大。

同時，在訂單成交之后，可以繼續利用掃描數據進行精細化測量及逆向設計。后期還可以指導加工，對制造出的離合器產品進行質量檢測等。

可以說，RigelScan Plus三維掃描儀與CAD軟件的結合，從爭取訂單開始，貫穿產品的全生命周期，幫助客戶極大地提高效率，減輕工作強度，節約時間和人力物力成本，為企業帶來效益。
