一、薄膜介紹：

薄膜是一種薄而軟的透明薄片。用塑料、膠粘劑、橡膠或其他材料制成。薄膜被廣泛用于電子電器，機械等行業。

二、適用范圍：

此案例為一薄膜，根據提供的2D數模，測量常規尺寸。

三、測量注意事項：

此案例的測量方法同樣適用于有2D數模的工件的測量。

四、測量過程分析：

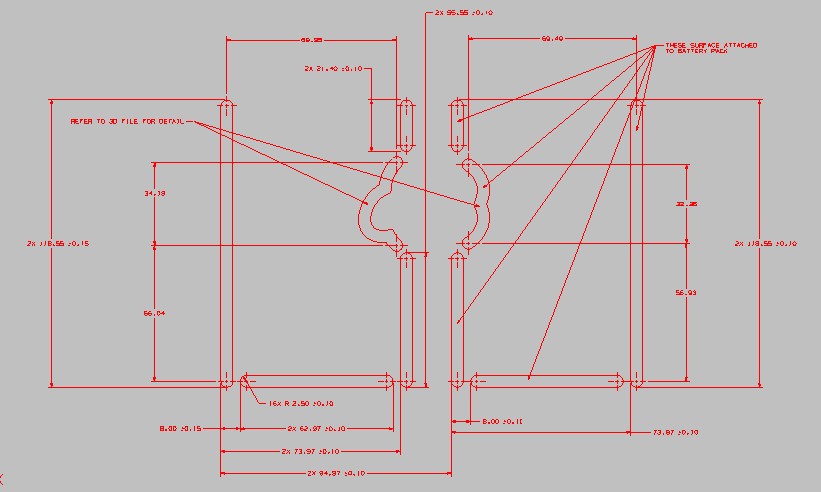

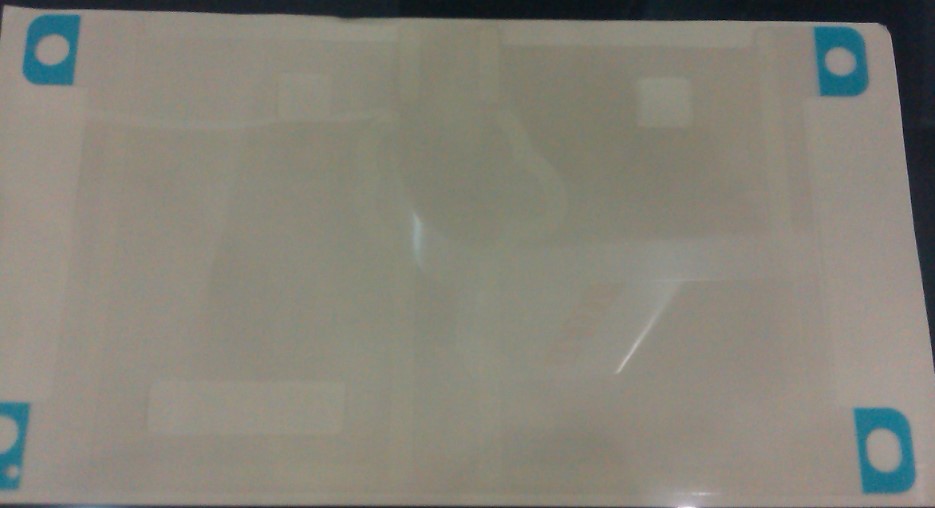

第一步：要進行工件分析。工件要測量尺寸圖及工件圖片見上兩圖，測量的是一些常規尺寸，客戶提供了DXF文檔，所以只需

要將數模導入，設置好倍率、燈光，選擇理論特征測量即可。

第二步：工件夾安裝。薄膜比較平整的話可直接放置于玻璃臺面上，或用玻璃壓住。

五、具體測量步驟：

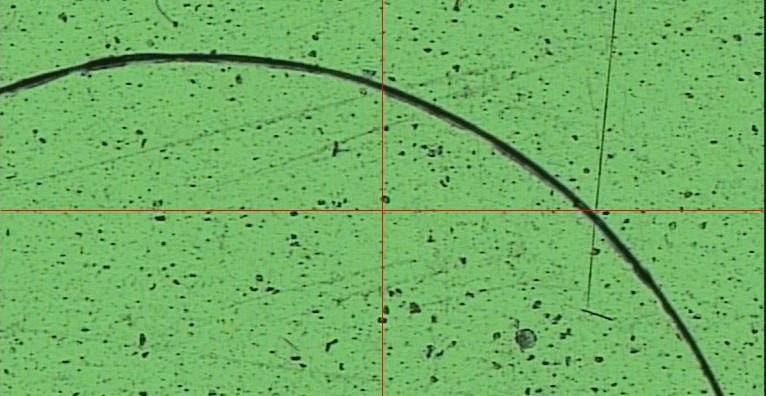

1、將工件放置于玻璃平臺上，調整燈光，薄膜有些透明，在此選擇了輪廓光，CAD視圖效果見下圖：

2、導入客戶提供的DXF文件（文件→導入→iges（在類型中選擇DXF）），圖紅色線即為客戶提供的DXF文件，標簽所指特

征是后續測量的特征。

3、建坐標系：將導入的DXF中圖形的坐標系設置到上圖的圓心位置（操作—圖形顯示窗口—轉換）；手動模式下，打開自動

圓命令，鼠標在CAD視圖窗口直接選擇建立做標系的圓，選擇手動目標，打開手動預定為開關，創建；打開新建坐標系窗口，

圓和圓旋轉坐標軸，一圓圓心做X、Y、Z的原點，CAD=工件；自動模式下重新選擇這兩個圓，選擇自動目標，關閉手動預定

為開關創建，坐標系同手動坐標系的設置。

4、編程：將所需的圓和直線特征均用選取的方式創建。

5、調整程序：執行程序，觀察測量位置情況，將有問題處重做調整

6、評價：打開距離尺寸框，將所需距離尺寸一一評價出來

7、執行程序：從開始執行程序

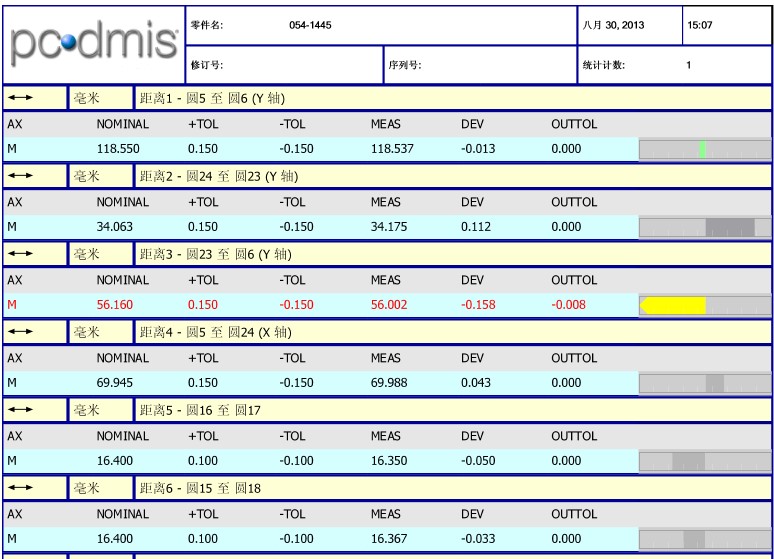

8、得到的報告，如下圖：

9、將報告輸出為PDF檔案，整個測量完成。

六、總結：

此案例主要運用到了DXF文件的導入，坐標系的處理，自動特征選取的方法測量等命令，對于有2維圖檔的工件的測量有一定

的參考作用。

七、薄膜檢測機型推薦：

Optiv Classic影像測量儀
