機器的工作性能、承載能力及使用壽命與小小的齒輪的制造精度息息相關，生產過程中必須達到極為精確的尺寸，采用三坐標、影像儀等精密檢測設備保證齒輪的品質很有必要。

齒輪的測量，在三坐標測量案例中是一個非常典型的案例。但是根據客戶測量齒根圓，齒頂圓，齒距等尺寸檢測需求及購買需求，選用OPTIV ADVANCE通用型影像測量儀進行光學投影測量，配置3X光學鏡頭及專業PC-DMIS vision軟件，能更快得出尺寸數據。

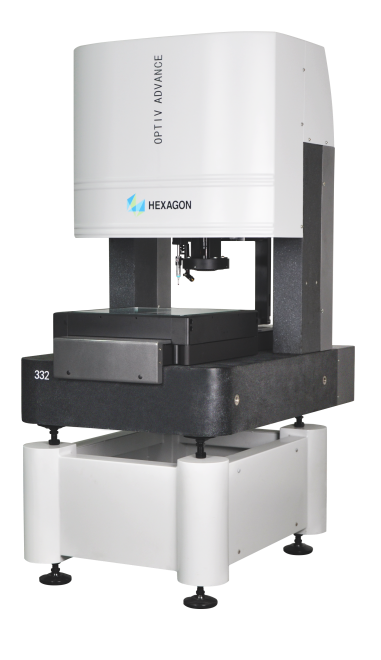

OPTIV ADVANCE影像測量儀采用高穩定性固定橋式結構，配置豐富，是性能穩定的3D復合式測量儀。高速控制系統和精密導軌保障設備的高精度特性。

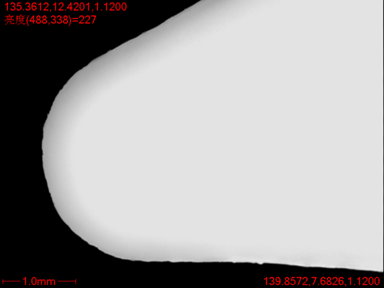

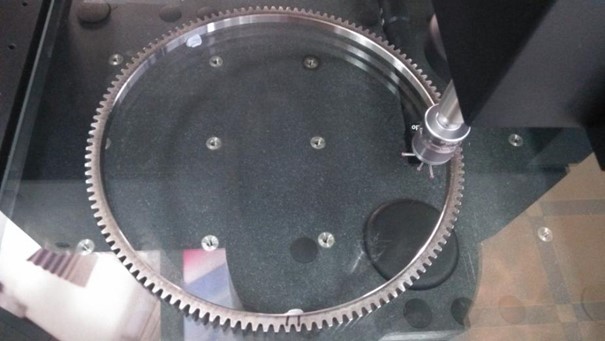

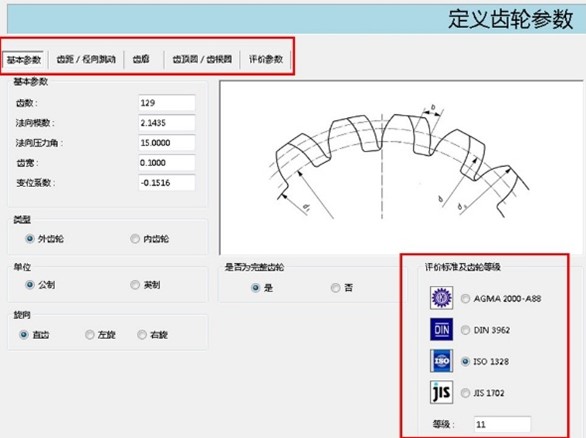

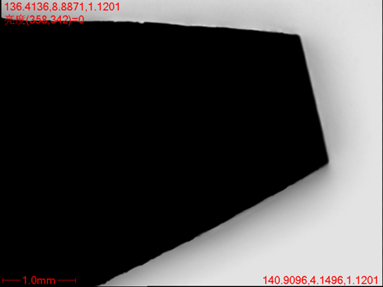

OPTIV ADVANCE影像測量儀能有效簡化產品質檢、評估分析等工作，只需簡單幾步即可完成尺寸測量。通過將齒輪固定在機器的工作臺面上，高分辨率彩色數字相機投影出齒頂和齒根的位置，快速定義齒輪參數，軟件自動計算該公差標準的公差值并且判斷該齒輪的公差值。

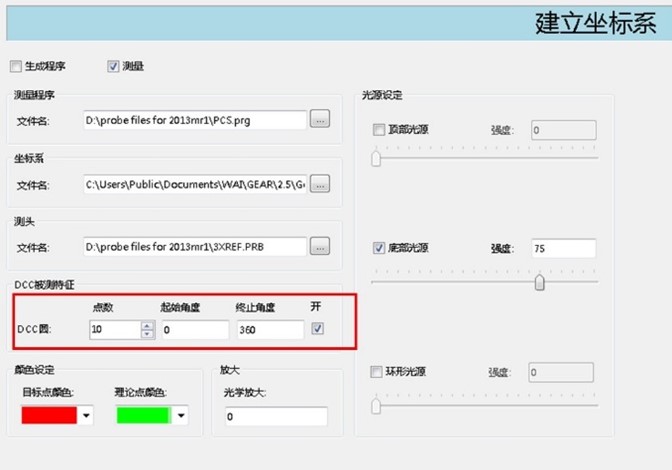

然后建立零件坐標系，利用齒輪的中心內圓和第一個齒的左右兩面來建立坐標系，設置好光源和取圓點數，測量時根據軟件提示取點測量。設置好齒輪測量時的取點密度和光源，開啟過濾器，可以有效的過濾毛刺和灰塵等，保證測量數據的有效性和準確性，測量齒輪后自動輸出圖形化報告。

OPTIV ADVANCE影像測量儀不僅擁有高精度性能，還能滿足高效測量需求，出色的的完成齒輪測量任務，同時，OPTIV ADVANCE影像測量儀也是平板電腦、手機零部件，精密機械加工等多個行業的可靠測量伙伴。
