在實際測量鈑金件時，有時會遇到因一排孔位整體偏差導致自動測量“卡殼”，只能手動操作完成余下測量。而通過思瑞三坐標搭載Ratioanl DMIS相對測量功能能夠解決此類問題。簡單來說，先使用搜索測量找到參考圓；再將參考圓拖入參考框里然后再生成測量軌跡，就能完成相對測量的操作。

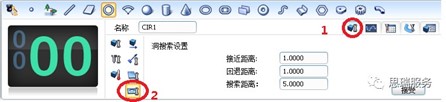

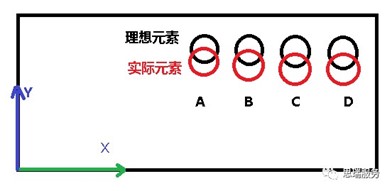

以下圖例子進行概述，如圖一圖所示，測量中出現一排孔位整體偏差。此時我們可以查找基準孔——先設置搜索測量，圖2完成設置孔的搜索參數，讓思瑞三坐標完成對A孔的搜索測量。

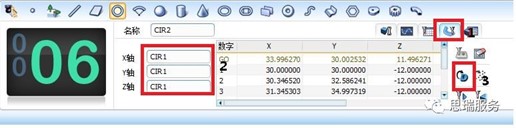

然后設置相對關系，在例子中即設置好另外三孔與A孔的關系，可參照下圖進行相應設定。此后在自動測量中便能避免因孔位偏差導致自動測量停止的問題。
掌握了軟件操作方法之余，還要有可靠的三坐標儀器才能更好地完成鈑金件測量任務。思瑞CROMA是一款經典的三坐標機型，可靠的機械結構、優秀的測量系統讓其能應用于汽車零部件、模具、檢具等工件測量。13年來，其出貨量已達數千臺，受到廣大制造企業的信任。
